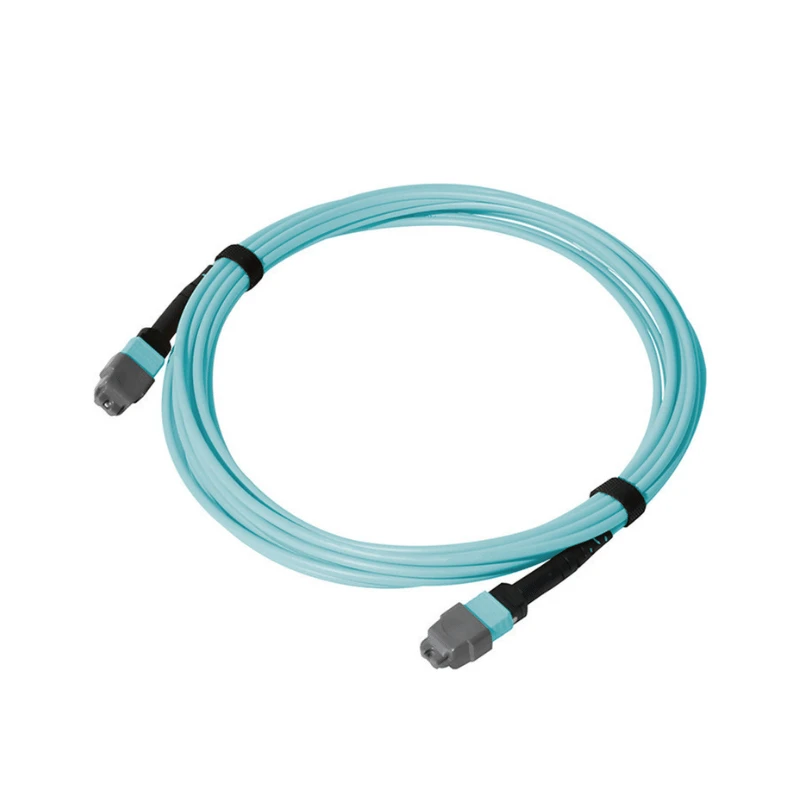

El cable de fibra monomodo OS2 MTP es un conjunto troncal MTP/MPO terminado-de fábrica que utiliza fibra monomodo OS2 9/125 μm-, con conectores multi-fibra en ambos extremos para conexión directa entre interfaces MTP/MPO compatibles.
Especificaciones técnicas
|
Parámetro |
Especificación |
|
Tipo de producto |
Cable de fibra monomodo OS2 MTP |
|
Tipo de fibra |
Modo único OS2, 9/125 μm |
|
Grado de fibra |
G.652D / G.657A1 |
|
Recuento de fibra |
8 / 12 / 24 / 48 Fibras |
|
Tipo de montaje |
Cable troncal MTP/MPO |
|
Tipo polaco |
APC/UPC |
|
Polaridad |
Tipo A/Tipo B/Tipo C |
|
Pérdida de inserción estándar |
Menor o igual a 0,35 dB |
|
Baja-pérdida de inserción |
Menor o igual a 0,20 dB |
|
Pérdida de devolución |
Mayor o igual a 50 dB (APC) |
|
Temperatura de funcionamiento |
-20 grados a +70 grados |
|
Pruebas ópticas |
Pérdida de inserción y pérdida de retorno |
|
Documentación de prueba |
Datos de prueba proporcionados con el envío. |
|
Estándar del conector |
CEI 61754-7 |
|
Cumplimiento ambiental |
RoHS |
|
Configuración personalizada |
Longitud, recuento de fibras y etiquetado personalizados |
Configuración MTP: género, polaco y polaridad
La configuración MTP/MPO debe coincidir con la interfaz de acoplamiento y el mapeo de fibra del sistema de destino.
Tipo polaco:Confirme APC o UPC según el equipo, casete, adaptador u otro componente acoplado conectado.
Polaridad:Seleccione Tipo A, Tipo B o Tipo C según el mapeo de fibra del sistema de cableado existente.
Para pedidos de reemplazo o de proyecto, se puede utilizar una especificación de cable existente o un diagrama de conexión MTP/MPO para verificar la configuración requerida antes de la producción.
Pérdida-estándar frente a pérdida-baja
|
Factor de selección |
Pérdida-estándar |
Pérdida-baja |
|
Presupuesto de enlace |
Úselo cuando la pérdida de canal calculada permanece dentro del margen disponible |
Úselo cuando la pérdida de canal calculada deja un margen limitado |
|
Asamblea Illinois |
Menor o igual a 0,35 dB |
Menor o igual a 0,20 dB |
|
Diseño de canales |
Adecuado cuando la pérdida de ensamblaje especificada se ajusta al presupuesto completo del enlace |
Considere dónde se requiere una menor pérdida de ensamblaje para mantener el margen del enlace |
|
Requisito de solicitud de cotización |
Especifique la pérdida de inserción máxima permitida |
Especifique la pérdida de inserción máxima permitida |
El grado de pérdida requerido debe determinarse a partir del presupuesto total del enlace óptico, incluida la atenuación de la fibra y las pérdidas de conectores, casetes, adaptadores y otros componentes pasivos.
Especificación personalizada
Longitud del cable
La longitud del cable terminado se puede especificar según la distancia de conexión requerida.
01
Recuento de fibra
El recuento de fibras se puede definir según los canales de fibra requeridos o la configuración de cable existente.
02
Identificación
Los requisitos de identificación y etiquetado de cables se pueden especificar para pedidos de proyectos.
03
Revisión de configuración
Los compradores pueden proporcionar un dibujo de cable existente, un diagrama de conexión MTP/MPO, una especificación de interfaz del equipo o una especificación de compra para su revisión antes de la producción.
04
Órdenes de reemplazo
Se pueden utilizar las especificaciones de cable existentes para verificar el conjunto de reemplazo con la configuración MTP/MPO instalada.
05
Capacidad de fabricación
Producción en fábrica:DIMI fabrica conjuntos de fibra óptica terminados-en fábrica utilizando equipos automatizados de corte, pelado y terminación de cables.
Capacidad de producción:El equipo de ensamblaje automatizado es capaz de procesar más de 10,000 ensamblajes de fibra óptica por día, lo que admite pedidos basados en volumen y proyectos-.
Gestión de Calidad:DIMI mantiene las certificaciones ISO 9001:2015 y TL-9000 para su sistema de gestión de calidad.
Verificación de calidad
Referencia de producción
Cada pedido se fabrica según las especificaciones del producto confirmadas y la configuración aprobada, lo que proporciona una referencia definida para la inspección final.
Finalizar-inspección facial
Las caras de los extremos del conector se inspeccionan antes del envío para identificar contaminación, rayones u otros defectos visibles.
Pruebas ópticas
Los ensamblajes terminados se prueban para detectar pérdidas por inserción y pérdidas por devolución antes del envío.
Verificación de polaridad
El mapeo de fibra se verifica con la configuración de polaridad especificada antes del envío.
Registros de prueba
Los datos de prueba correspondientes se suministran con el envío para la verificación del pedido.
Garantía de mano de obra
Se aplica una garantía de mano de obra de 5 años al producto.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre los cables de fibra OS2 y OM4 MTP?
R: OS2 usa fibra monomodo- de 9/125 μm, mientras que OM4 usa fibra multimodo. OS2 se especifica para enlaces ópticos monomodo-, mientras que OM4 se utiliza en sistemas multimodo. El tipo de fibra debe coincidir con la arquitectura óptica y del transceptor de la red.
P: ¿Cuál es la diferencia entre los cables de fibra MTP y MPO?
R: MPO es la interfaz de conector multi-fibra estandarizada, mientras que MTP® es un producto de conector específico de US Conec. Para la adquisición, se deben confirmar las especificaciones del conector y la interfaz de acoplamiento de acuerdo con el equipo y el sistema de cableado.
P: ¿Cuál es la diferencia entre un cable troncal MTP y un cable multiconector MTP?
R: Un cable troncal MTP mantiene conexiones MTP/MPO de múltiples-fibras en ambos extremos. Un cable multiconector MTP convierte la conexión multi-fibra en conectores individuales como LC. El tipo de cable requerido depende de la arquitectura del puerto del equipo conectado.
P: ¿Se pueden conectar los cables OS2 MTP directamente a equipos LC o SC?
R: No. Los conectores MTP/MPO no se acoplan directamente con los puertos LC o SC. Se requiere un MTP-a-LC, MTP-a-SC u otro conjunto de conversión específico cuando el equipo utiliza estas interfaces.
P: ¿Cuál es la distancia máxima de transmisión de la fibra OS2?
R: OS2 no tiene un límite de distancia de transmisión-universal. La distancia alcanzable depende del transceptor, la velocidad de datos, la longitud de onda, la atenuación de la fibra, las pérdidas del conector y el presupuesto total del enlace óptico. Por lo tanto, la distancia requerida debe compararse con la especificación completa del enlace.
P: ¿Cuál es la diferencia entre la fibra monomodo G.652D y G.657A1?
R: G.652D es una especificación de fibra monomodo- convencional, mientras que G.657A1 proporciona un rendimiento de curvatura mejorado para el enrutamiento donde pueden ocurrir curvaturas de fibra más cerradas. El grado requerido debe seguir las especificaciones de fibra y los requisitos de instalación del proyecto.
P: ¿Por qué es importante la codificación del conector MTP en un conjunto de cables MTP/MPO?
R: La codificación del conector MTP/MPO controla la orientación física del conector durante el acoplamiento. La disposición de codificación debe coincidir con el adaptador de acoplamiento o la interfaz del equipo, mientras que la polaridad de la fibra debe especificarse por separado de acuerdo con el mapeo de fibra requerido.
P: ¿Qué indica el género del conector MTP?
R: El género MTP/MPO se refiere a si el conector tiene pasadores guía. Los conectores macho tienen pasadores guía, mientras que los conectores hembra tienen orificios-para pasadores guía. El género requerido debe coincidir con el conector de acoplamiento o la interfaz del equipo especificado para el enlace.
