Cable de fibra monomodo MPO/MTP



Conjuntos de cables de fibra MPO/MTP monomodo-para interconexión óptica de alta-densidad, distancias de transmisión extendidas y conectividad óptica paralela. Disponible en configuraciones Base-8 y Base-12, con opciones de 8-, 12, 16 y 24 fibras, configuraciones de conector APC, polaridad tipo A/B/C y grados de rendimiento estándar, de baja pérdida y de pérdida ultrabaja.




  • Cable de fibra OS2 MPO de baja pérdida
    El cable de fibra MPO OS2 de baja pérdida es un conjunto de fibra monomodo-terminado de fábrica-que utiliza fibra OS2 9/125 μm y conectores multifibra-compatibles con MPO/MTP-compatibles, con el...

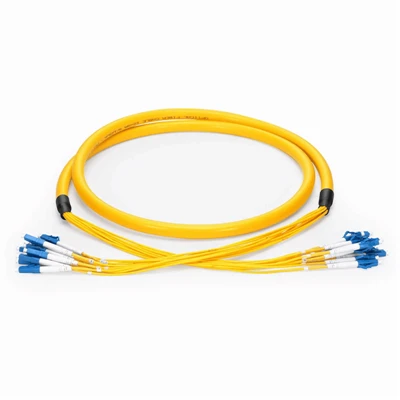

  • Cable de fibra monomodo MPO a LC
    El cable de fibra monomodo de MPO a LC es un conjunto de conexión OS2-con terminación de fábrica que convierte una interfaz MPO/MTP de múltiples-fibras en conexiones LC dúplex individuales.
  • Cable de conexión monomodo MPO
    El cable de conexión monomodo MPO es un conjunto-de múltiples fibras ópticas-con terminación de fábrica que utiliza fibra monomodo-OS2 e interfaces de conector compatibles con MPO/MTP-en ambos...
  • Cable troncal monomodo MPO
    El cable troncal monomodo MPO es un conjunto-de múltiples fibras ópticas-con terminación de fábrica que utiliza fibra monomodo-OS2 y conectores compatibles con MPO/MTP-en ambos extremos.
  • Cable de fibra monomodo OS2 MTP
    El cable de fibra monomodo OS2 MTP es un conjunto troncal MTP/MPO terminado-de fábrica que utiliza fibra monomodo OS2 9/125 μm-, con conectores multi-fibra en ambos extremos para conexión directa...
  • Cable de fibra monomodo OS2 MPO
    El cable de fibra monomodo OS2 MPO es un conjunto-de múltiples fibras ópticas-con terminación de fábrica para conectividad de fibra monomodo-de alta-densidad en centros de datos,...

Opciones de especificación de cable de fibra monomodo

Nuestros cables monomodo-MPO/MTP utilizan fibra monomodo-OS2 para enlaces ópticos donde la distancia de transmisión, la pérdida de inserción y el control del presupuesto del enlace son fundamentales.

Especificación

Opciones

Tipo de fibra

Modo único OS2

Grado de fibra

G.652.D / G.657.A1 / G.657.A2

Recuento de fibra

8 / 12 / 16 / 24 fibras

Configuración básica

Base-8 / Base-12

Longitud de onda operativa

1310/1550 nanómetro

Gama WDM

Opciones de 1270–1330 nm según la aplicación

Polaridad

Tipo A/Tipo B/Tipo C

Temperatura de funcionamiento

-20 grados a +70 grados

Las fibras insensibles a la curvatura-G.657.A1 y G.657.A2 están disponibles para enrutamiento de alta-densidad donde se deben considerar un radio de curvatura reducido y restricciones de espacio-del cable.



Rendimiento estándar, de baja-pérdida y ultra-baja-pérdida

Los conjuntos monomodo-MPO/MTP están disponibles en diferentes grados de pérdida-de inserción para adaptarse a diferentes presupuestos de enlaces ópticos.

Grado de desempeño

Pérdida máxima de inserción

Estándar

Menor o igual a 0,70 dB

Baja pérdida

Menor o igual a 0,35 dB

Pérdida ultrabaja-(ULL)

Menor o igual a 0,25 dB

El grado de pérdida requerido debe seleccionarse de acuerdo con la especificación del transceptor, el número de conexiones acopladas, la distancia de transmisión y el presupuesto de potencia óptica disponible. Las configuraciones ULL están disponibles para sistemas donde la pérdida del conector tiene un mayor impacto en el presupuesto general del enlace.



Configuraciones MPO/MTP Base-8 y Base-12





Las arquitecturas Base-8 y Base-12 admiten diferentes interfaces de equipo y transmisión de fibra paralela.

OS2 MTP Single Mode Fiber Cable

MPO monomodo Base-8



Las configuraciones Base-8 están disponibles para sistemas ópticos que utilizan interfaces paralelas de 8-fibras y son adecuadas para arquitecturas de alta densidad asociadas con la conectividad óptica de alta velocidad más nueva.
Las configuraciones disponibles incluyen:

  • Conjuntos MPO/MTP de 8 fibras
  • Conectores macho o hembra
  • Polaridad tipo A/tipo B/tipo C
  • Configuraciones de conectores APC
  • Rendimiento estándar, de baja-pérdida y ULL
  • Longitudes y construcciones de cables personalizados

MPO monomodo base 12



Las configuraciones Base-12 proporcionan conectividad de 12 fibras para arquitecturas de cableado MPO/MTP establecidas y aplicaciones troncales de alta densidad.
Las configuraciones disponibles incluyen:

  • Conjuntos MPO/MTP de 12 fibras
  • Conjuntos de 24 fibras que utilizan dos interfaces de 12 fibras
  • Conectores macho o hembra
  • Polaridad tipo A/tipo B/tipo C
  • Configuraciones APC
  • Opciones estándar y de baja-pérdida
MPO Single Mode Trunk Cable



Conector MPO/MTP y compatibilidad de polaridad

Las conexiones MPO/MTP monomodo-requieren el género del conector, la asignación de fibra, la polaridad y la configuración del extremo-correctos.

Tipo A:Mapeo directo-de fibra

Tipo B:Mapeo de fibra invertida

Tipo C:Emparejar-mapeo de fibra invertida

Masculino:Pasadores guía instalados

Femenino:Pasadores guía omitidos

APC:Configuración de contacto físico en ángulo de 8 grados para interfaces monomodo- aplicables

Para cables de reemplazo o pedidos de proyectos, se puede proporcionar el modelo de equipo, la especificación de interfaz, la muestra de cable existente, el dibujo o el mapeo de fibra para la verificación de la configuración.



Construcción de cable monomodo MPO/MTP

Hay diferentes construcciones de cables disponibles según el espacio de instalación, el enrutamiento y los requisitos mecánicos.

Construcción de cables

Requisito típico

Cable redondo

Cableado estructurado general y enrutamiento de equipos.

Cinta plana

Disposición de fibras paralelas de alta-densidad

Microcable

Diámetro de cable reducido y espacio de enrutamiento limitado

Las opciones de chaqueta incluyen LSZH, OFNP, OFNR y PVC, según los requisitos de instalación y los códigos locales aplicables.



Modo único frente a MPO/MTP multimodo

La principal distinción entre esta categoría y los cables de fibra multimodo MPO/MTP es la fibra óptica y la arquitectura de transmisión.

Artículo

Modo único MPO/MTP

MPO/MTP multimodo

Fibra

OS2

OM3 / OM4 / OM5

Tamaño del núcleo

9/125 μm

50/125 μm

Longitud de onda típica

1310/1550 nanómetro

850 nanómetro

Alcance de transmisión

Larga-distancia

Distancia-más corta

Uso típico

Backbone, DCI, telecomunicaciones, entre-edificios

Enlaces de corto-alcance del centro de datos

Interfaz de alta-velocidad

DR/FR monomodo-y sistemas relacionados

Sistemas SR multimodo

Seleccione el modo único cuando el equipo especifique fibra OS2, el enlace requiera un alcance extendido o el presupuesto óptico disponible requiera características de transmisión de modo único.



Aplicaciones de cable monomodo MPO/MTP



Interconexión del centro de datos



Conjuntos OS2 MPO/MTP de alta-densidad para conexiones entre salas de datos, áreas de distribución de redes y enlaces ópticos-de mayor alcance.

01

Conectividad óptica 400G/800G

Base-8 y otras configuraciones de fibra-paralela para arquitecturas de transceptores ópticos de alta velocidad compatibles.

02

Redes de telecomunicaciones y operadores



Conectividad MPO/MTP para sistemas troncales monomodo-y de distribución de fibra de alta-densidad.

03

WDM y sistemas ópticos paralelos

Conjuntos monomodo-que admiten sistemas ópticos que utilizan rangos de longitud de onda WDM de 1310 nm, 1550 nm o aplicables.

04

Inter-Construcción de enlaces de fibra



Conectividad monomodo pre-terminada-para enlaces entre edificios, salas de equipos y puntos de distribución de red.

05



MPO To LC Single Mode Fiber Cable



Pruebas ópticas y verificación de calidad

Cada conjunto de cables monomodo MPO/MTP-se puede verificar con la configuración óptica y física especificada antes del envío.


Pérdida de inserción y pérdida de retorno:Probado en longitudes de onda específicas, incluidas 1310 nm y 1550 nm.


Inspección Interferométrica 3D:Comprueba la altura de la fibra, el radio de curvatura, el desplazamiento del ápice y la geometría del casquillo.


Finalizar-inspección facial:Comprueba si hay rayones, picaduras, contaminación y otros defectos en los extremos.


Verificación de polaridad:Confirma el mapeo de fibra tipo A, B o C.


Verificación de configuración final:Verifica el recuento de fibras, el tipo de conector, el género, la polaridad, la construcción del cable, la longitud y el etiquetado.


Se puede proporcionar documentación de prueba a nivel de lote- según los requisitos del proyecto y del pedido.



Nuestras ventajas en la fabricación de cables MPO/MTP


50,000+ m² Instalaciones de Producción

Más de 50.000 m² de espacio de producción albergan áreas dedicadas al ensamblaje de cables de fibra óptica, fabricación de conectores, fabricación de hardware y pruebas finales.

Gestión de calidad certificada ISO-

Las certificaciones ISO 9001:2015, ISO 14001 y TL 9000 proporcionan un marco de gestión de calidad documentado para la producción y el control de calidad.

50+ Ingenieros y técnicos



Más de 50 ingenieros y técnicos respaldan el desarrollo de productos, la mejora de procesos, la creación de prototipos y soluciones de fibra óptica personalizadas.

Capacidad de producción flexible



Una capacidad anual de más de 2 millones de conjuntos de conectores, 500 000 metros de cable de fibra óptica, 100 000 cajas de distribución y 200 000 accesorios de hardware respaldan tanto la producción en volumen como los pedidos personalizados.





Preguntas frecuentes



P: ¿Qué fibra se utiliza en los cables monomodo-MPO/MTP?

R: El tipo de fibra estándar es modo único-OS2, con opciones G.652.D, G.657.A1 y G.657.A2 disponibles según la aplicación.

P: ¿El modo único MPO/MTP-es normalmente APC?

R: APC se especifica comúnmente para aplicaciones MPO/MTP monomodo-donde la interfaz óptica requiere contacto físico en ángulo y un mayor rendimiento de pérdida-de retorno. El pulido del conector debe coincidir con la interfaz del equipo.

P: ¿Qué es un cable MPO Base-8?

R: Un cable MPO Base-8 utiliza una arquitectura de interfaz de 8 fibras y se utiliza con sistemas ópticos diseñados en torno a una conectividad paralela de ocho fibras.

P: ¿Cuál es la diferencia entre cables MPO de baja-pérdida y ultra-baja-pérdida?

R: Las configuraciones de baja-pérdida proporcionan una pérdida de inserción hasta el límite de baja-pérdida especificada, mientras que las configuraciones ULL apuntan a un valor de pérdida de inserción-más ajustado, como menor o igual a 0,25 dB. El grado apropiado depende del presupuesto del enlace del sistema.

P: ¿Se puede utilizar fibra G.657.A2 en cables MPO/MTP?

R: Sí. Se puede especificar fibra monomodo-insensible a curvaturas G.657.A2 cuando se requiere un enrutamiento de alta-densidad o una gestión de curvaturas más estricta.

P: ¿Pueden proporcionar cables monomodo MPO/MTP- personalizados?

R: Sí. El número de fibras, la configuración de la base, la polaridad, el género del conector, la longitud del cable, el grado de pérdida, la construcción del cable, la cubierta, el etiquetado y el embalaje se pueden especificar según los requisitos del proyecto.
