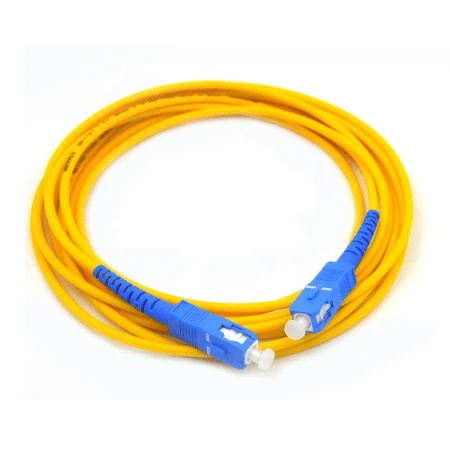

El cable flexible de fibra óptica monomodo Dimi es un conjunto de fibra óptica-terminado de fábrica con un extremo conectorizado y un extremo de fibra-desnudo para empalme por fusión. Está diseñado para terminación permanente de fibra.
El pigtail está disponible con fibra monomodo G.652D, G.657A1 o G.657A2 y se puede suministrar con configuraciones de conector SC, LC, FC, ST, E2000 y otras. El pulido del conector, el diámetro de la fibra, la longitud del cable, el material de la cubierta y el etiquetado se pueden especificar para diferentes requisitos de red e instalación.
Especificaciones técnicas
|
Artículo |
Especificación |
|
Tipo de fibra |
Modo único |
|
Estándar de fibra |
G.652D, G.657A1, G.657A2 |
|
Tamaño de fibra |
9/125 μm |
|
Recuento de fibras |
Simplex; conjuntos de 12 núcleos codificados por colores- |
|
Longitud de la coleta |
1 m, 1.5 m, 2 m, 3 m |
|
Chaqueta OD |
0,9 mm, 2,0 mm, 3,0 mm |
|
Material de la chaqueta |
LSZH o PVC |
|
Color de la chaqueta |
Amarillo |
|
Conector polaco |
UPC o APC |
|
Opciones de conector |
SC, LC, FC, ST, E2000 |
|
Pérdida de inserción típica |
Menor o igual a 0,25 dB |
|
Pérdida de devolución |
UPC Mayor o igual a 45 dB; APC Mayor o igual a 60 dB |
Configuración de conector y fibra
El extremo conectorizado se selecciona según el adaptador, panel de conexión o equipo óptico utilizado en la red del cliente. Las configuraciones disponibles incluyen:
SC/UPC y SC/APC para redes convencionales de distribución y acceso.
LC/UPC y LC/APC para parches de alta-densidad y equipos compactos.
FC/UPC y FC/APC para aplicaciones que requieren una interfaz de conector roscado.
ST y E2000 para sistemas heredados o específicos de proyecto-específicos.
UPC y APC no son opciones de pulido intercambiables. APC proporciona un nivel de reflexión posterior-más bajo y se selecciona comúnmente para sistemas donde la pérdida de retorno es particularmente importante.
Para el lado de la fibra, G.652D es adecuado para transmisión general monomodo-, mientras que G.657A1/A2 se puede seleccionar cuando se requiere un rendimiento de curvatura mejorado. La estructura simplex de 0,9 mm es adecuada para enrutamiento compacto y aplicaciones de empalme por fusión-individual.
Aplicaciones
Los pigtails de fibra óptica monomodo Dimi se utilizan cuando se requiere una conexión de fibra empalmada por fusión permanente, que incluye:
Marcos de distribución de fibra y ODF para terminación y parcheo de fibra.
Cierres de empalme de fibra para organizar y terminar fibras entrantes y salientes.
Sistemas de distribución FTTH/FTTx para la gestión de fibra-del lado del suscriptor y de la red-de acceso.
Cajas de terminales de fibra y cajas-montadas en pared donde se requiere un enrutamiento de fibra compacto.
Centros de datos y redes empresariales para terminación de fibra monomodo-de alta-densidad.
CATV y redes de telecomunicaciones que requieren conexiones ópticas estables.
Proyectos de reparación y expansión de redes donde es necesario terminar o re{0}}terminar las fibras existentes.
El extremo-desnudo de la fibra se empalma-por fusión a la fibra óptica entrante, mientras que el extremo conectorizado se instala en el adaptador o puerto del equipo correspondiente.
Personalización y OEM
La producción OEM está disponible cuando un proyecto requiere requisitos de identificación o ensamblaje no estándar.
Dependiendo de la aplicación, las especificaciones de producción pueden incluir longitudes de cable flexible personalizadas, combinaciones de conectores, recuento de fibras, color de la cubierta, etiquetado, marca del conector, formato de embalaje y requisitos de inspección definidos por el cliente.
Para pedidos OEM, el estándar de fibra requerido, la configuración del conector, el tipo de pulido, las tolerancias dimensionales, los criterios de rendimiento óptico, el etiquetado y el embalaje deben confirmarse con el dibujo, las especificaciones o la orden de compra del cliente antes de la producción.
Control de calidad y pruebas
El control de calidad se centra en el rendimiento óptico, el extremo del conector, la consistencia dimensional y la integridad del ensamblaje de cada lote de producción.
La inspección típica incluye:
Prueba de pérdida de inserción para verificar la pérdida de conexión frente al límite de aceptación especificado.
Prueba de pérdida de retorno para el rendimiento del conector UPC/APC.
Inspección del extremo-del conector para identificar contaminación, rayones, picaduras o defectos geométricos antes del envío.
Comprobaciones de continuidad y polaridad de la fibra cuando corresponda.
Inspección dimensional de la longitud del pigtail, el diámetro de la cubierta y la configuración del conector.
Inspección visual y de montaje de la carcasa del conector, la funda, el enrutamiento de fibra y el embalaje.
Cada envío se puede realizar de acuerdo con las especificaciones del producto y los requisitos de inspección acordados.
Preguntas frecuentes
P: ¿Puedo pedir muestras antes de realizar un pedido al por mayor?
R: Sí. Hay muestras disponibles para verificación de especificaciones y ensamblaje antes de la producción a granel. Los requisitos de la muestra deben especificar el conector, el tipo de pulido, la configuración de la fibra, la longitud y la cantidad.
P: ¿Se pueden combinar diferentes configuraciones de pigtail en un solo pedido?
R: Sí. Se pueden incluir múltiples configuraciones en una orden de compra, como diferentes tipos de conectores, longitudes o requisitos de pulido. Cada configuración debe enumerarse por separado para evitar errores de producción y embalaje.
P: ¿Cómo se empaquetan las coletas para envíos internacionales?
R: Los pigtails normalmente se agrupan o se protegen individualmente y se empaquetan en cajas de cartón para evitar la contaminación del conector, la flexión de la fibra y los daños mecánicos durante la manipulación. Se puede especificar embalaje y etiquetado de exportación para pedidos al por mayor.
P: ¿Qué documentos se pueden suministrar con un pedido?
R: La documentación comercial típica incluye la factura comercial, la lista de empaque y los documentos de envío. Se puede proporcionar documentación de inspección o prueba cuando lo requiera la orden de compra o la especificación de calidad acordada.
P: ¿Cómo se garantiza la coherencia entre los diferentes lotes de producción?
R: La producción se controla según las especificaciones del producto confirmadas y los criterios de inspección para cada pedido. Para compras repetidas, conservar la muestra o especificación aprobada como referencia ayuda a mantener la coherencia de la configuración entre lotes.
P: ¿Pueden admitir la inspección por parte de terceros-antes del envío?
R: Sí. Se puede organizar una inspección de terceros-antes del envío cuando lo requiera el comprador. El alcance de la inspección, el método de muestreo, los criterios de aceptación y el costo de la inspección deben acordarse antes de la producción o el envío.
P: ¿Qué información se necesita para confirmar la compatibilidad con nuestro equipo?
R: Proporcione la interfaz del equipo o adaptador, la configuración del conector requerida, las especificaciones de fibra y los requisitos ópticos aplicables. Para proyectos de reemplazo o integración, fotografías, dibujos o una muestra de pigtail existente pueden ayudar a verificar la configuración requerida antes de la producción.
